Конденсатоотводчики для промышленных компрессоров. Обновленная линейка ARIACOM

Автоматическое удаление конденсата — важная часть работы промышленной пневмосистемы. Влага накапливается в охладителях, сепараторах, воздушных ресиверах, фильтрах и осушителях. Чтобы она не попадала дальше в магистраль и не нарушала работу оборудования, в точках сбора жидкости устанавливают конденсатоотводчики.

Обновленная линейка ARIACOM включает модели D200, ACD-LE10N, ACD-LE11, ACD-LE25, ACD-TEC-F и ACD-LMF2N. В ней представлены механические поплавковые, электронные уровневые, таймерные и пневматические устройства. Это позволяет подобрать решение под количество образующегося конденсата, условия монтажа и наличие электропитания.

Зачем промышленному компрессору конденсатоотводчик

Вместе с атмосферным воздухом в компрессор поступает водяной пар. При последующем охлаждении сжатого воздуха часть влаги переходит в жидкое состояние. В зависимости от типа оборудования и состояния пневмосистемы образующийся конденсат может содержать масло, частицы ржавчины и другие загрязнения.

Скопившуюся жидкость необходимо своевременно удалять. Иначе она может попадать в трубопроводы и к потребителям, способствовать коррозии, ухудшать работу пневмоинструмента и влиять на качество технологических операций.

Ручной слив требует постоянного внимания персонала. Автоматический конденсатоотводчик выполняет эту задачу самостоятельно: открывает клапан через заданные промежутки времени либо реагирует на фактическое накопление жидкости.

Уровневые устройства выполняют слив при достижении определенного уровня конденсата. В моделях с нулевыми потерями клапан закрывается до того, как вместе с жидкостью начнет выходить сжатый воздух. Таймерные устройства работают по установленному расписанию, поэтому их настройку согласуют с интенсивностью образования конденсата.

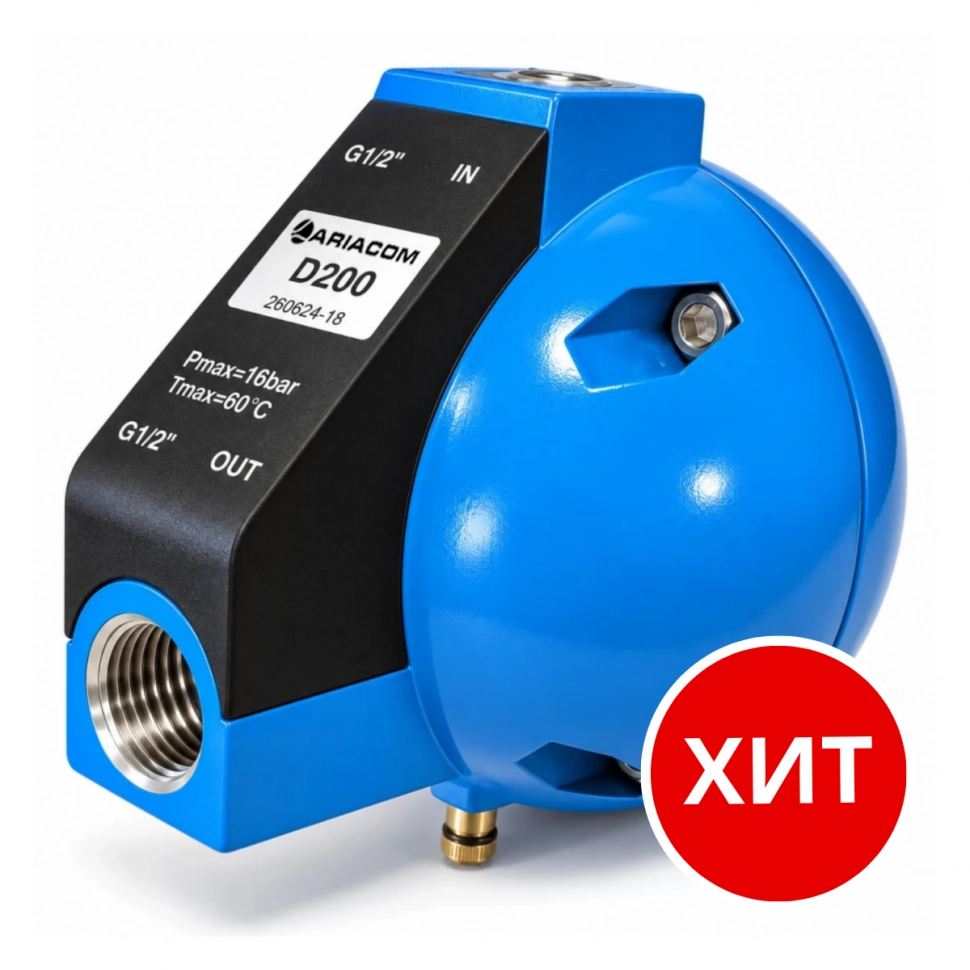

ARIACOM D200: механический отвод с цельным поплавком

ARIACOM D200 — поплавковый конденсатоотводчик для автоматического удаления жидкости из систем сжатого воздуха. Он работает без подключения к электросети и управляет сливом механически, по мере заполнения корпуса.

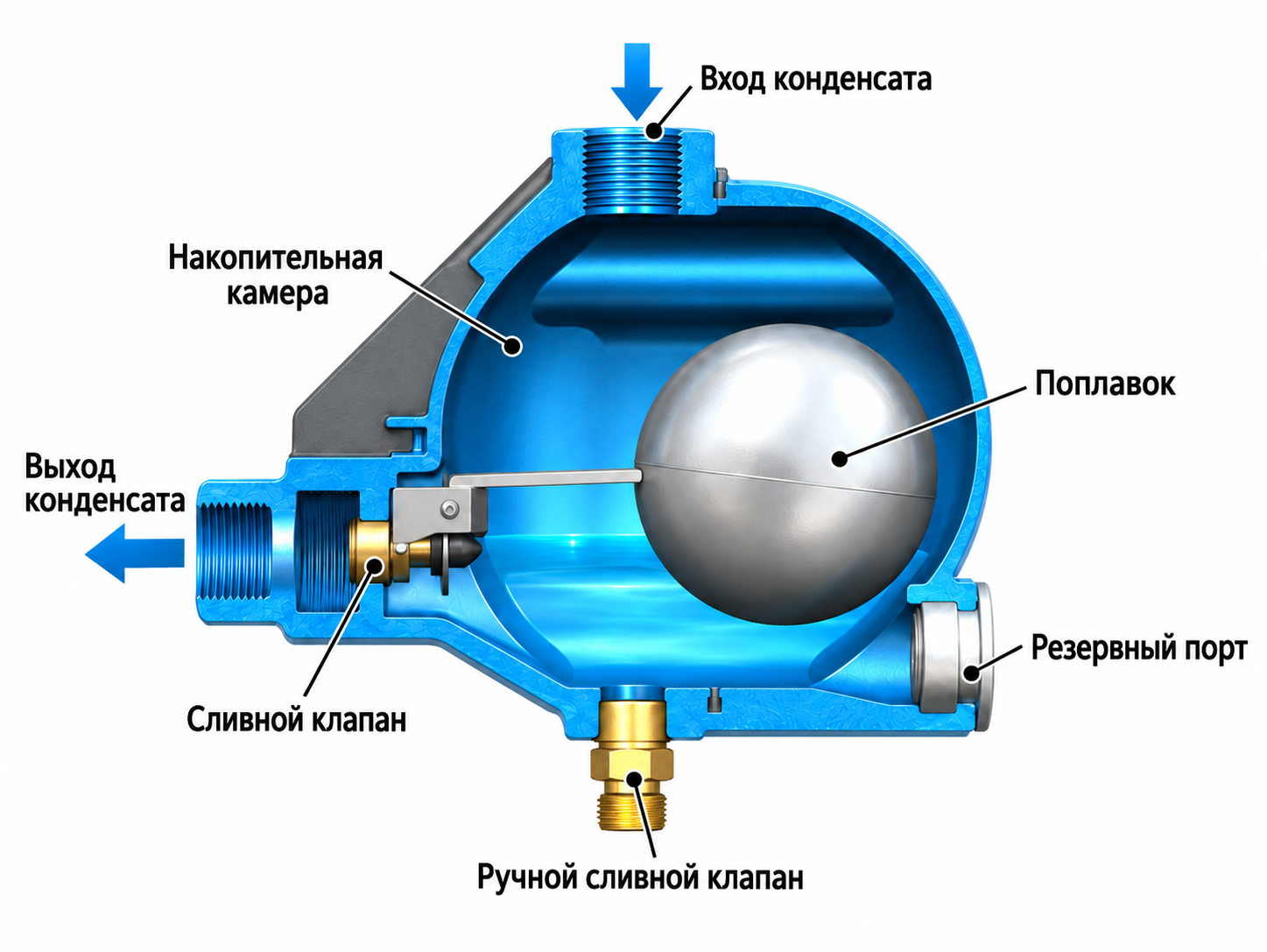

Конденсат поступает во внутреннюю емкость, а расположенный в ней поплавок поднимается вместе с уровнем жидкости. При достижении определенного уровня открывается связанный с поплавком клапан. После отвода конденсата поплавок опускается, и сливное отверстие закрывается. При нормальной работе такой механизм удаляет жидкость без потерь сжатого воздуха.

Главная особенность — цельный поплавковый шар

В конструкции D200 используется цельный поплавок вместо пустотелого. Это имеет практическое значение для надежности устройства.

Пустотелый поплавок при потере герметичности может заполниться конденсатом. В результате меняется его плавучесть, и механизм перестает правильно управлять сливом. Цельный поплавковый шар D200 не имеет внутренней полости, поэтому такой сценарий исключен.

Корпус модели выполнен из высокопрочного алюминия. Помимо автоматического отвода, предусмотрена возможность механического слива конденсата.

D200 подходит для задач, где требуется простое автоматическое устройство без электронного управления и настройки временных интервалов. При подборе учитывают параметры пневмосистемы и совместимость с оборудованием, на которое планируется установка.

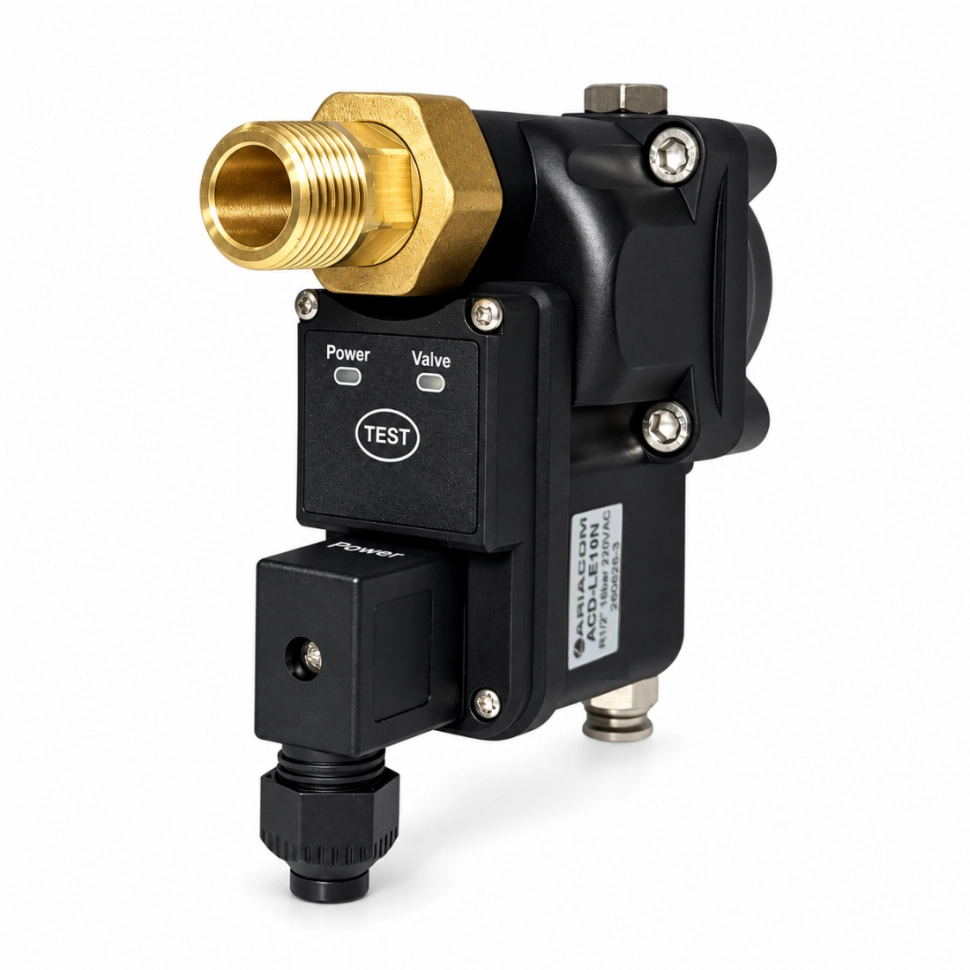

ARIACOM ACD-LE10N: компактное электронное устройство с магнитным поплавковым механизмом

ARIACOM ACD-LE10N предназначен для автоматического удаления конденсата из магистральных фильтров, компактных рефрижераторных осушителей и другого оборудования с относительно небольшим количеством образующейся жидкости.

Это более доступное и конструктивно упрощенное решение по сравнению с ACD-LE11. При этом модель сохраняет главное преимущество уровневого управления: слив выполняется только при накоплении конденсата.

Как работает ACD-LE10N

Внутри устройства установлен магнитный поплавковый механизм. По мере заполнения емкости поплавок поднимается, магнит воздействует на переключатель, и система подает сигнал на открытие сливного клапана.

Когда конденсат удален, уровень жидкости снижается. Поплавок опускается, а клапан закрывается. При нормальной работе сжатый воздух не сбрасывается вместе с конденсатом, что помогает избежать ненужных энергетических потерь.

Оператору не требуется подбирать периодичность слива: устройство реагирует на фактический уровень жидкости.

ACD-LE10N подойдет для компактных систем, где важны автоматический слив по уровню, небольшие размеры и отсутствие потерь сжатого воздуха.

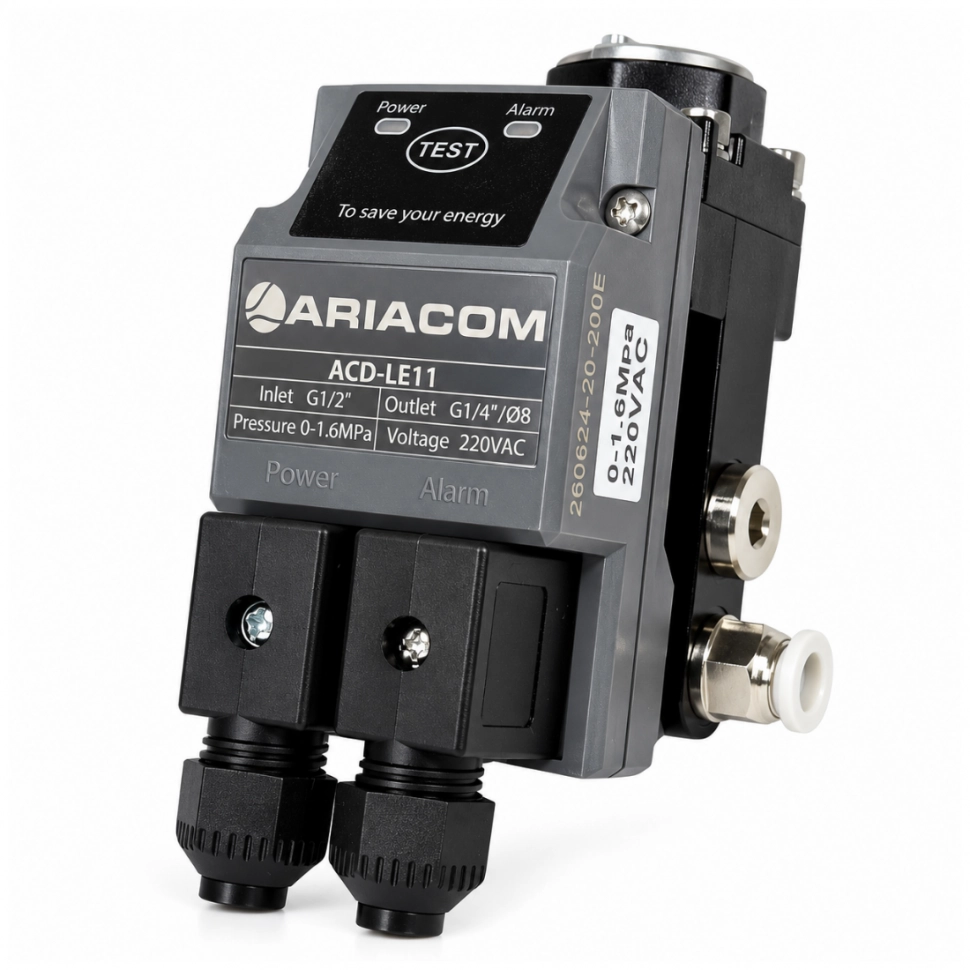

ARIACOM ACD-LE11: модульная конструкция и подключение к управлению компрессора

ARIACOM ACD-LE11 — электронный уровневый конденсатоотводчик для воздушных ресиверов, магистральных фильтров, небольших рефрижераторных осушителей и других элементов системы подготовки воздуха.

Устройство контролирует накопление жидкости и открывает сливной клапан только при необходимости. Такой принцип позволяет удалять конденсат без ненужного сброса воздуха.

Модель отличается компактной модульной конструкцией, алюминиевым корпусом и возможностью интеграции с компрессорным оборудованием.

ACD-LE11 можно подключить к блоку управления компрессора. Это позволяет использовать модель при ремонте или модернизации оборудования в качестве замены штатного конденсатоотводчика при совместимости подключения.

Устройство рассчитано на задачи, где требуется автоматический отвод без потерь воздуха, но нет необходимости в высокой пропускной способности. Его можно размещать непосредственно у оборудования, в котором собирается конденсат.

При одинаковой с ACD-LE10N пропускной способности ACD-LE11 отличается модульной конструкцией, алюминиевым корпусом и входным присоединением. Эти особенности позволяют выбирать между моделями с учетом компоновки и требований к подключению.

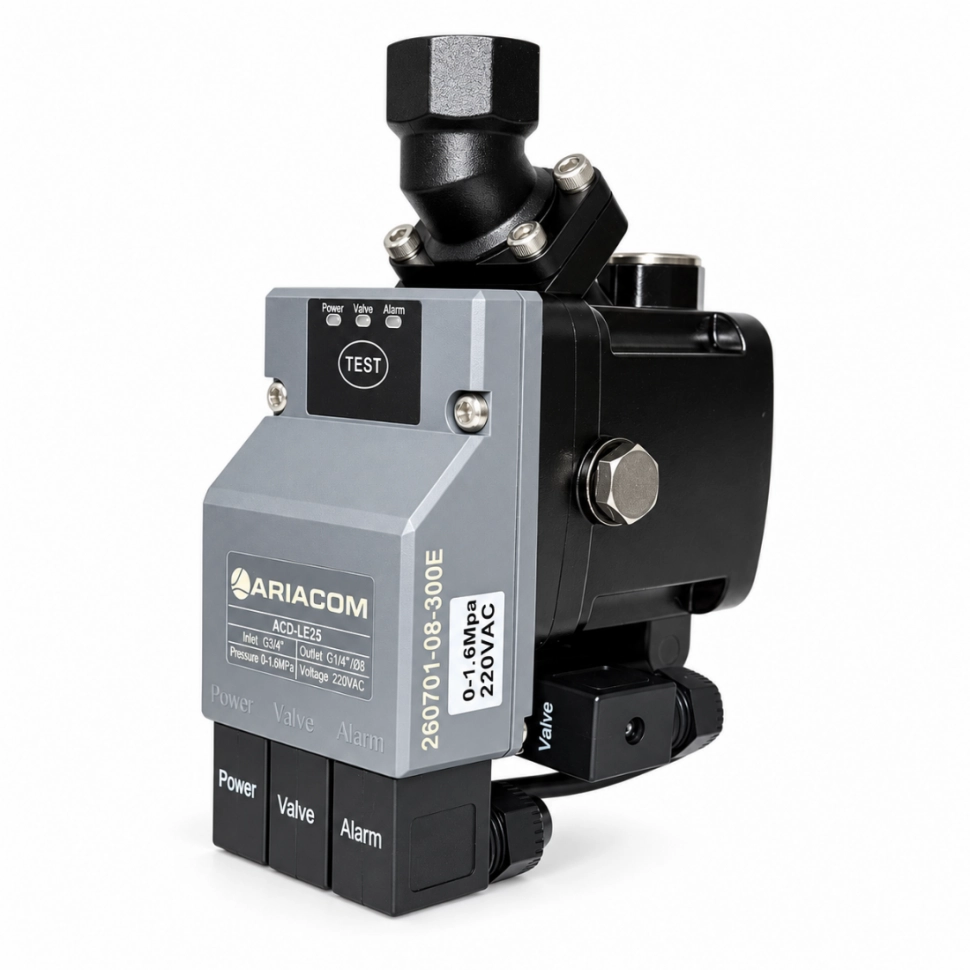

ARIACOM ACD-LE25: промышленная модель Smart Drain с расширенными функциями

ARIACOM ACD-LE25 — обновленная модель, пришедшая на смену ARIACOM LE100. Она относится к серии Smart Drain и предназначена для автоматического удаления конденсата из промышленного оборудования с более интенсивным накоплением жидкости.

Конденсатоотводчик устанавливают на охладители компрессоров, сепараторы, воздушные ресиверы, рефрижераторные осушители и другие элементы пневмосистемы.

Слив по фактическому накоплению

Электронное управление отслеживает уровень конденсата и открывает электромагнитный клапан по мере заполнения устройства. После удаления жидкости клапан закрывается. При нормальной работе конденсат отводится без потерь сжатого воздуха.

Максимальная пропускная способность составляет 30 л/ч, рабочее давление — до 16 бар. Модель подходит для компрессоров производительностью до 25 м³/мин, рефрижераторных осушителей до 50 м³/мин и магистральных фильтров до 250 м³/мин.

Гибкое подключение

Одна из особенностей ACD-LE25 — фланцевое входное присоединение G3/4″ с возможностью изменения ориентации патрубка. Конденсат можно подавать как вертикально, так и горизонтально.

Это упрощает монтаж, когда расположение трубопровода или свободное пространство не позволяют использовать только один вариант подключения. Дополнительно предусмотрен интерфейс выравнивания давления G1/4″.

Индикация и аварийная сигнализация

ACD-LE25 оснащен системой индикации и предусматривает подключение к блоку управления компрессора. Для передачи аварийного сигнала предусмотрены нормально разомкнутый и нормально замкнутый контакты.

В конструкции также используются внешний сетчатый фильтр и алюминиевый корпус. Имеется функция ручного слива.

ACD-LE25 подойдет для промышленных систем, где помимо автоматического отвода важны удобство монтажа, контроль состояния и возможность передачи сигнала в систему управления. Установку и замену устройства могут выполнить специалисты сервисного отдела.

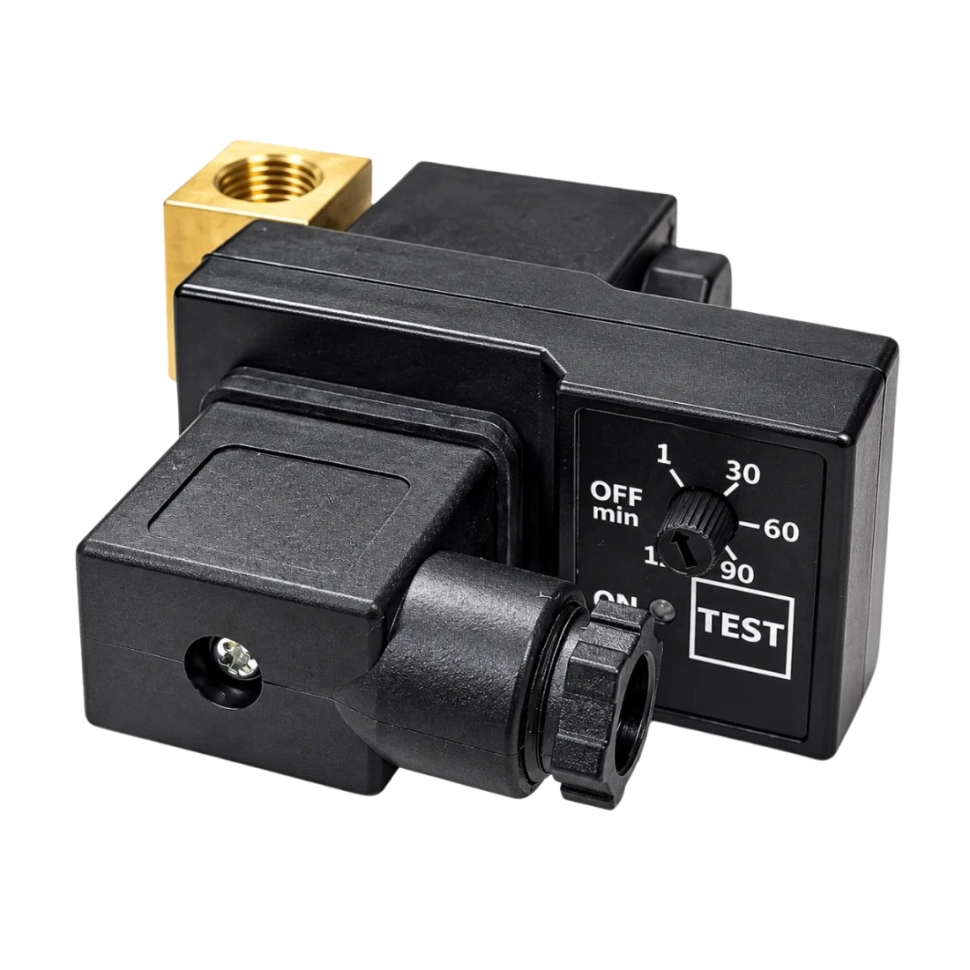

ARIACOM ACD-TEC-F: таймерный конденсатоотводчик для магистральных фильтров

ARIACOM ACD-TEC-F — компактный электронный таймерный конденсатоотводчик. Он предназначен прежде всего для установки на магистральные фильтры и другое оборудование, где требуется простой автоматический слив.

Модель представляет собой более доступное и упрощенное решение по сравнению с ACD-TEC-COMBO. Ее конструкция предусматривает настройку периодичности срабатывания при фиксированном времени открытия клапана.

Как настраивается слив

Пользователь задает интервал между срабатываниями продолжительностью до 120 минут. Каждый раз клапан открывается на 2 секунды.

Продолжительность открытия установлена на заводе и не требует дополнительной регулировки. Это упрощает настройку: необходимо подобрать только частоту слива под количество образующегося конденсата.

В отличие от электронных уровневых моделей, ACD-TEC-F не определяет фактический уровень жидкости. Поэтому слишком частое срабатывание может сопровождаться лишним сбросом воздуха, а слишком редкое — приводить к накоплению конденсата. Правильная периодичность позволяет согласовать работу устройства с условиями эксплуатации.

ACD-TEC-F подходит для задач, в которых нужен доступный автоматический слив с простой настройкой и небольшими габаритами.

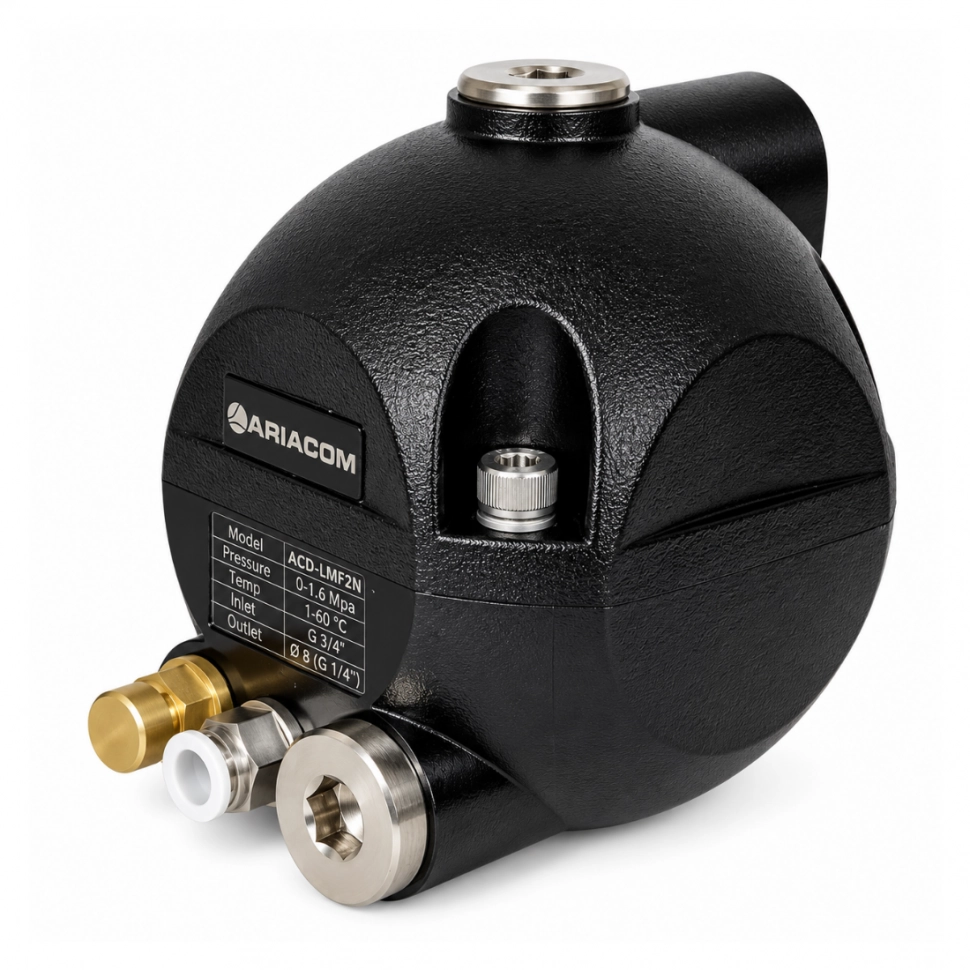

ARIACOM ACD-LMF2N: пневматический отвод без электричества

ARIACOM ACD-LMF2N предназначен для автоматического удаления конденсата без подключения к электросети. Модель работает по уровню жидкости, не требует настройки таймера и обеспечивает отвод без потерь сжатого воздуха при нормальной работе.

Конденсатоотводчик подходит для магистральных фильтров, рефрижераторных осушителей, воздушных ресиверов и других элементов пневмосистемы.

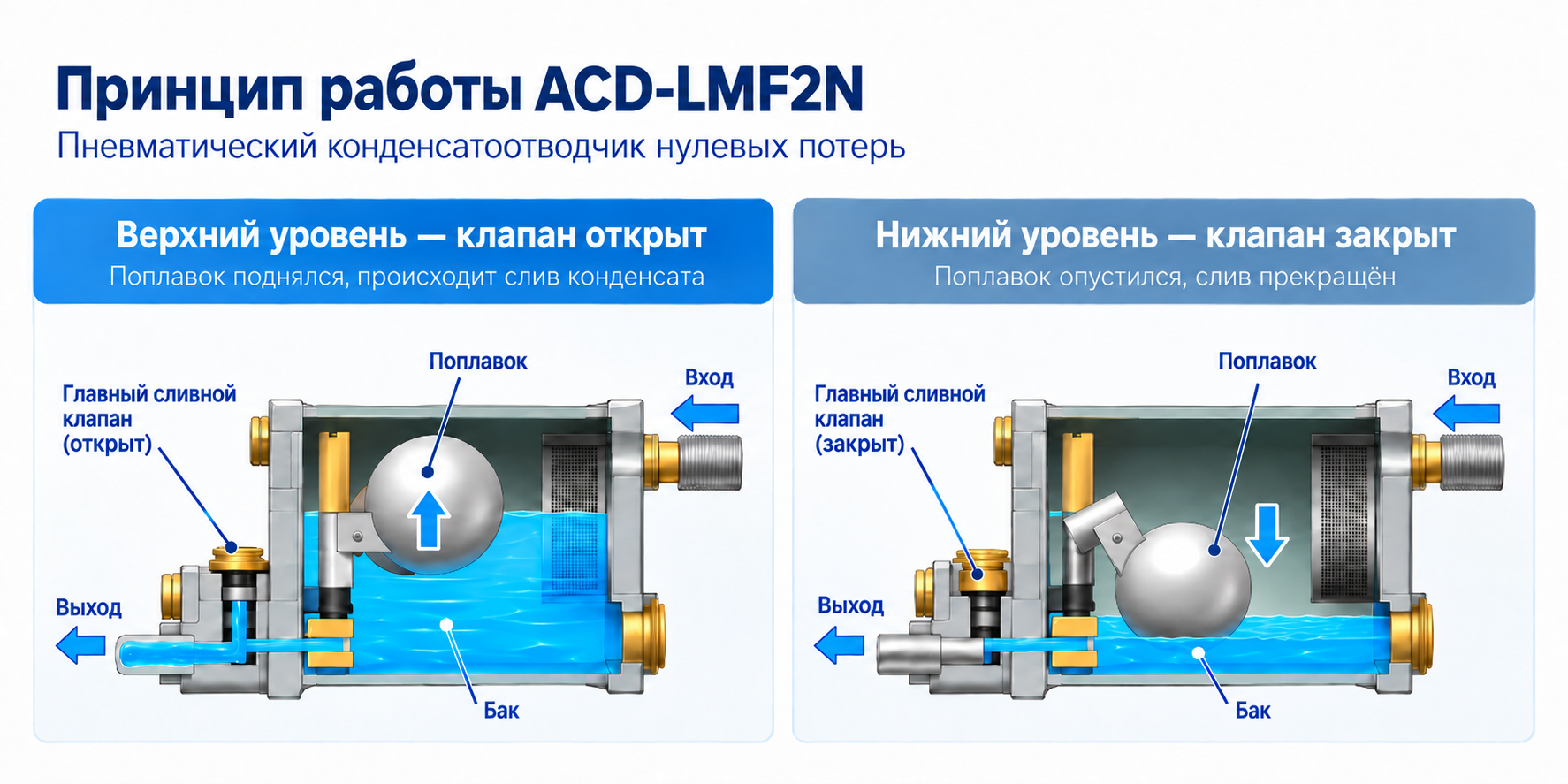

Принцип работы и гидрозатвор

Конденсат поступает во внутреннюю емкость. По мере ее заполнения поплавковый механизм поднимается и управляет клапаном. При достижении верхнего уровня открывается основной сливной клапан.

После удаления жидкости поплавок опускается, и клапан закрывается. В корпусе остается небольшое количество конденсата, которое образует гидрозатвор. Он препятствует выходу сжатого воздуха через сливной канал.

Магнитный механизм управления клапаном работает без электрических компонентов, поэтому для автоматического отвода не требуется прокладывать кабель питания.

Что изменилось в обновленной модели

ACD-LMF2N — новая версия конденсатоотводчиков LMF и LMF2. Основное конструктивное изменение — увеличенное до 8 мм отверстие для выпуска конденсата.

Увеличенный проход снижает риск засорения выходного канала частицами ржавчины, окалины и другими загрязнениями. При этом модель предназначена для относительно чистого конденсата, а внешний сетчатый фильтр требует своевременного обслуживания.

ACD-LMF2N стоит рассмотреть, когда необходим автоматический отвод без электропитания, с высокой пропускной способностью и увеличенным выпускным каналом.

Как подобрать конденсатоотводчик для своей системы

Выбор начинается с определения точки установки. Для магистрального фильтра, осушителя и большого воздушного ресивера могут потребоваться разные устройства, даже если они работают в одной пневмосистеме.

Необходимо учитывать рабочее давление, количество конденсата, размеры и расположение подключений, доступность электропитания и температуру окружающей среды.

Для механического поплавкового отвода без электросети подойдет D200. Для компактных фильтров и осушителей с электронным контролем уровня можно рассмотреть ACD-LE10N или ACD-LE11. При большем количестве конденсата и необходимости сигнализации — ACD-LE25. Простой слив по времени обеспечивает ACD-TEC-F, а пневматический отвод без электропитания с увеличенным выпускным отверстием — ACD-LMF2N.

Наши специалисты помогут подобрать конденсатоотводчик ARIACOM под параметры компрессора и системы подготовки воздуха, проверить совместимость подключения и организовать установку или замену устройства.
