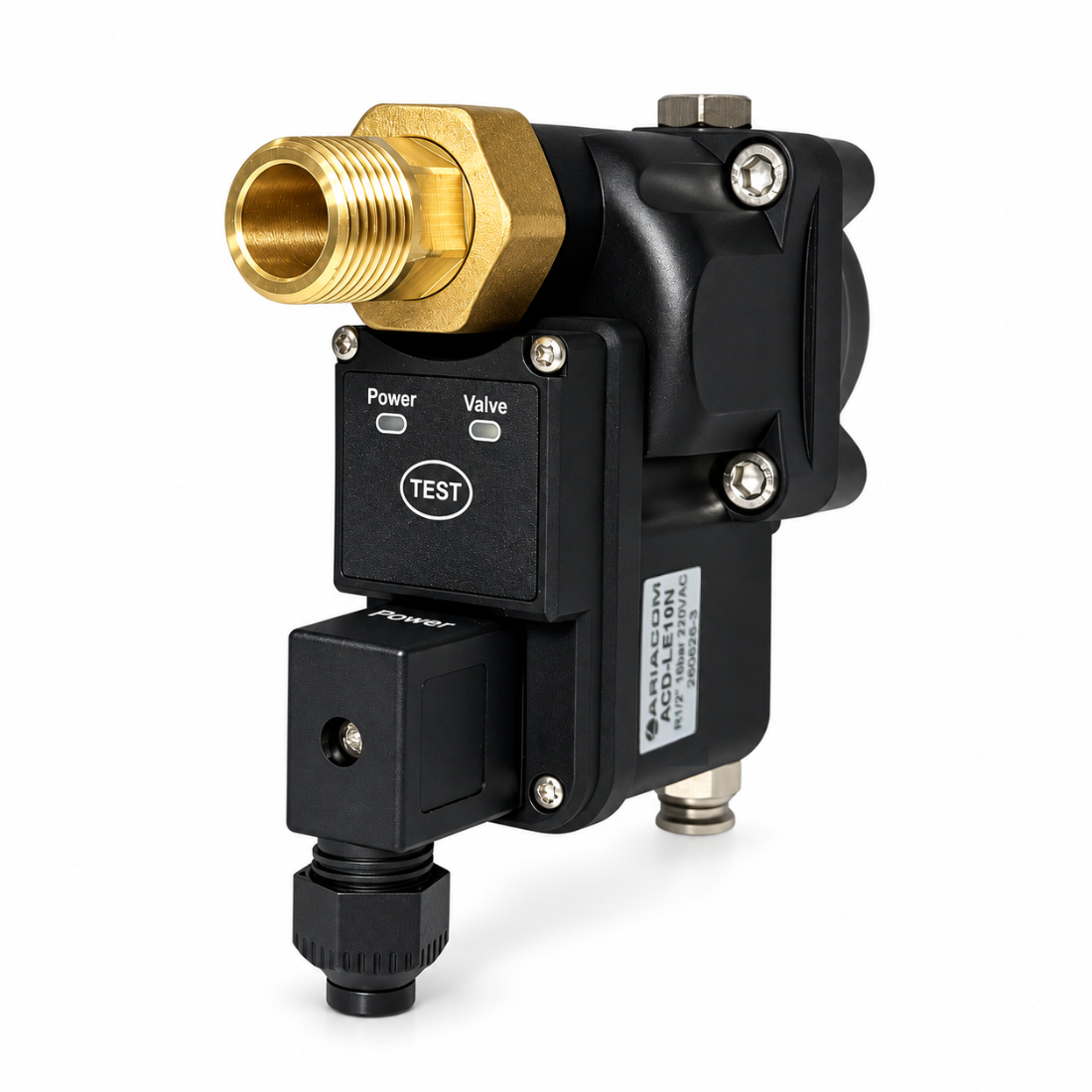

Конденсатоотводчик уровневый ARIACOM ACD-LE10N 220V 1/2
Электронный сенсорный конденсатоотводчик ARIACOM ACD-LE10N 220V 1/2 - это новая модель, предназначенная для автоматического удаления конденсата из систем сжатого воздуха без потерь сжатого воздуха. Устройство контролирует уровень накопившегося конденсата и выполняет слив только при необходимости, благодаря чему при нормальной работе вместе с жидкостью не сбрасывается сжатый воздух. Такой принцип позволяет снизить потери энергии по сравнению с обычными таймерными конденсатоотводчиками. Для управления сливом используется контроль уровня конденсата.
Это более доступное и конструктивно упрощённое решение по сравнению с ACD-LE11, рассчитанное на надёжный автоматический отвод конденсата без лишнего усложнения системы.
Внутри устройства установлен магнитный поплавковый механизм. По мере накопления конденсата поплавок поднимается, магнит воздействует на переключатель и подаёт сигнал на открытие сливного клапана. После удаления конденсата уровень снижается, поплавок опускается, и клапан автоматически закрывается.
Принцип работы прост: накопление конденсата → подъём поплавка → срабатывание магнитного переключателя → открытие клапана → слив → опускание поплавка → закрытие клапана. Корпус выполнен из алюминия и усиленного нейлона, что позволяет уменьшить габариты и массу устройства.
Такая конструкция делает ACD-LE10N простым, понятным и экономичным решением для автоматического удаления конденсата.
Конденсатоотводчик рассчитан прежде всего на оборудование с относительно небольшим количеством образующегося конденсата: магистральные фильтры и компактные рефрижераторные осушители. Максимальная пропускная способность составляет 12 л/ч, рабочее давление — до 16 бар. Производитель рекомендует ARIACOM ACD-LE10N 220V 1/2 для компрессоров производительностью до 10 м³/мин, осушителей до 20 м³/мин и фильтров до 100 м³/мин.
Версия ARIACOM ACD-LE10N 220V 1/2 оснащена вертикальным входным присоединением R1/2" и выходом Ø8 мм с резьбовым подключением G1/4". Устройство имеет внешний сетчатый фильтр, функцию ручного слива и степень защиты IP65.
Особенности:
- Нулевые потери сжатого воздуха при автоматическом сливе.
- Магнитное управление по уровню конденсата.
- Максимальная пропускная способность 12 л/ч.
- Рабочее давление до 16 бар.
- Вертикальный вход R1/2".
- Выход Ø8 мм (G1/4").
- Подходит для магистральных фильтров и небольших рефрижераторных осушителей.
- Может работать с водой и маслосодержащим конденсатом.
- Внешний сетчатый фильтр.
- Ручной слив.
- Компактная интегрированная конструкция.
- Корпус из алюминия и усиленного нейлона.
- Степень защиты IP65.
- Варианты питания: 24 V AC/DC, 110 V AC, 220 V AC.
- Для отрицательных температур производителем предусмотрена возможность применения дополнительного нагревателя Drain Heater.
- Компактные размеры — 124 × 60 × 123 мм.
- Масса — всего 0,6 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип | Электронный конденсатоотводчик нулевых потерь |
| Принцип управления | Магнитное срабатывание по уровню |
| Применение | Фильтры, небольшие рефрижераторные осушители |
| Рабочее давление | 0–16 бар |
| Максимальная пропускная способность | 12 л/ч |
| Рекомендуемая производительность компрессора | до 10 м³/мин |
| Рекомендуемая производительность осушителя | до 20 м³/мин |
| Рекомендуемая производительность фильтра | до 100 м³/мин |
| Рабочая среда | Вода, маслосодержащий конденсат |
| Температура среды | 1–60 °C |
| Температура окружающей среды | 1–60 °C |
| Вход | R1/2", вертикальный |
| Выход | Ø8 мм (G1/4") |
| Линия выравнивания давления | Нет |
| Тип сливного клапана | Электромагнитный клапан |
| Фильтр | Внешний сетчатый |
| Материал корпуса | Алюминий + усиленный нейлон |
| Ручной слив | Есть |
| Степень защиты | IP65 |
| Напряжение питания | 24 V AC/DC, 110 V AC, 220 V AC |
| Аварийный сигнал | Нет |
| Габариты | 124 × 60 × 123 мм |
| Масса | 0,6 кг |
