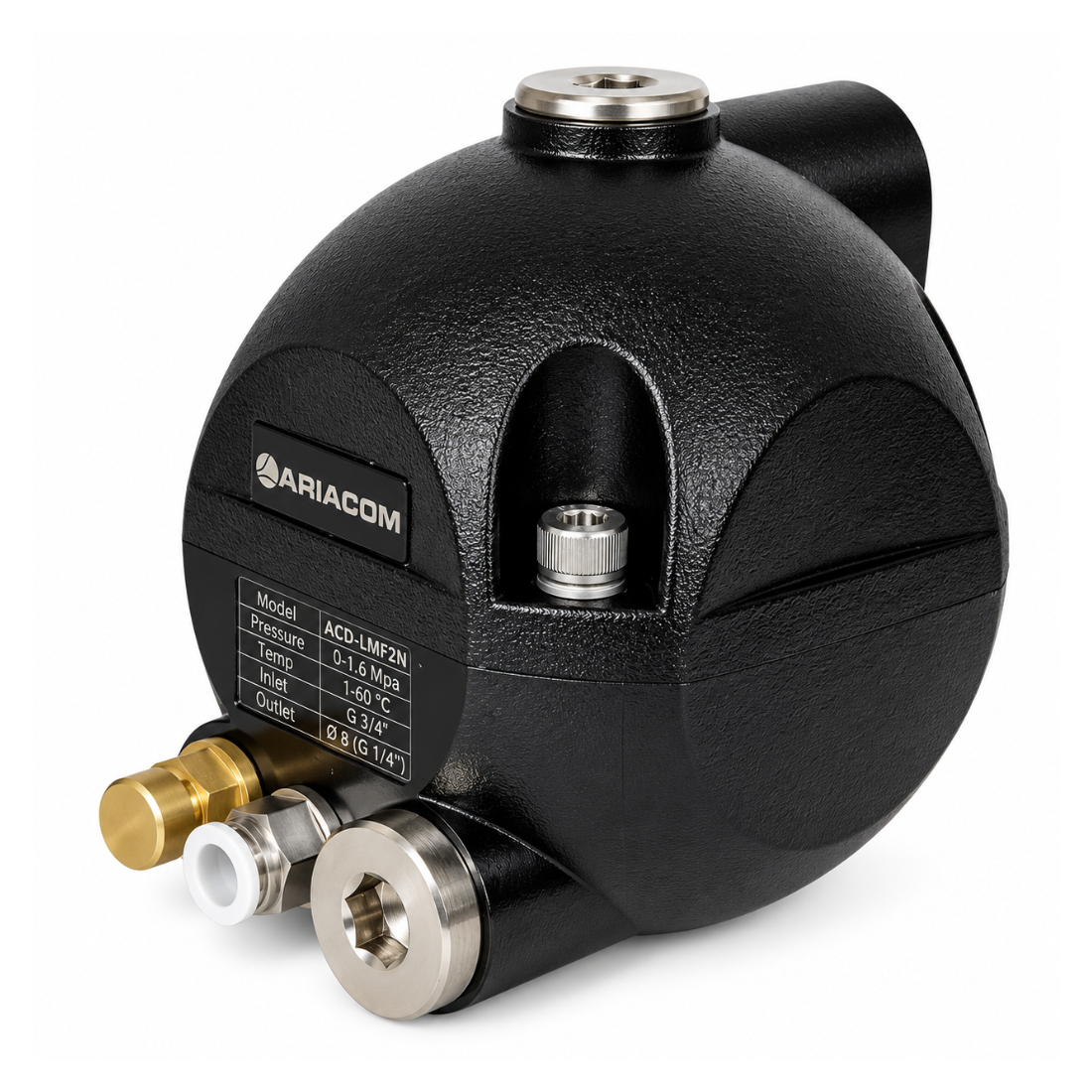

Конденсатоотводчик пневматический ARIACOM ACD-LMF2N
Пневматический конденсатоотводчик ARIACOM ACD-LMF2N
Пневматический конденсатоотводчик ARIACOM ACD-LMF2N предназначен для автоматического удаления конденсата из систем сжатого воздуха без использования электричества и без потерь сжатого воздуха. Устройство отводит конденсат по мере его фактического накопления, благодаря чему не требует настройки временных интервалов и не расходует сжатый воздух при работе.

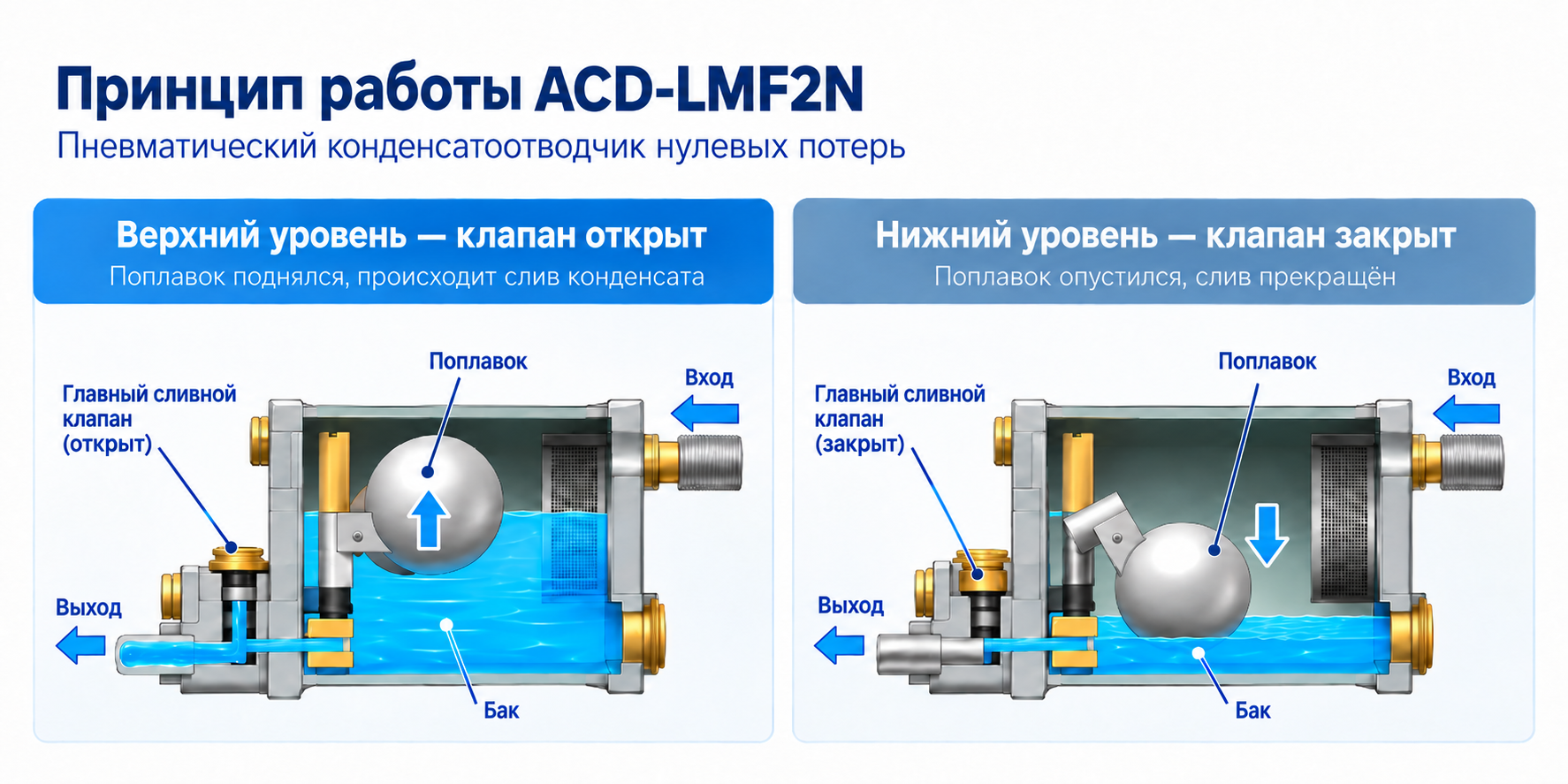

Принцип работы ARIACOM ACD-LMF2N основан на изменении уровня конденсата внутри резервуара. По мере заполнения ёмкости специальный поплавковый механизм поднимается и управляет клапаном. При достижении верхнего уровня открывается основной сливной клапан и начинается отвод конденсата. После снижения уровня поплавок опускается, клапан закрывается, а небольшое количество жидкости остаётся внутри корпуса и образует гидрозатвор, предотвращающий утечку сжатого воздуха.
Конденсатоотводчик ARIACOM ACD-LMF2N не требует подключения к электросети и подходит для установки на магистральные фильтры, рефрижераторные осушители, воздушные ресиверы и другое оборудование систем сжатого воздуха. Модель рассчитана на работу с относительно чистым конденсатом. Отсутствие электрических компонентов позволяет применять пневматические конденсатоотводчик ACD-LMF2N в том числе в пожаро- и взрывоопасных зонах при использовании устройства исключительно для отвода конденсата из систем сжатого воздуха. Серия прошла испытания давлением, пропускной способностью, загрязнениями и ресурсные испытания.
Модель LMF2N (N — New) является обновлённой версией предыдущих конденсатоотводчиков LMF и LMF2. В новой модификации увеличено отверстие для выпуска конденсата (8 мм) — LMF (3 мм) и LMF2 (6 мм). Благодаря этому снижается риск засорения выходного канала ржавчиной, окалиной и другими загрязнениями, которые могут присутствовать в пневматической магистрали.
Конструкция с магнитным клапаном обеспечивает надёжную работу без электропитания и делает ACD-LMF2N удобным решением для объектов, где важны автономность, простота обслуживания и устойчивость к загрязнённому конденсату.
Особенности:
- Не требует подключения к электросети.
- Нулевые потери сжатого воздуха при отводе конденсата.
- Автоматический отвод конденсата по мере его фактического накопления.
- Поплавковый принцип управления.
- Подходит для магистральных фильтров, рефрижераторных осушителей и воздушных ресиверов.
- Рабочее давление — до 16 бар в зависимости от исполнения.
- Максимальная пропускная способность — до 250 л/ч.
- Подходит для относительно чистого конденсата.
- Имеет внешний сетчатый фильтр.
- Ручной слив / ручная проверка работоспособности.
- Прочный алюминиевый корпус.
- Степень защиты IP68.
- Возможность эксплуатации на открытом воздухе.
- Может использоваться в потенциально взрывоопасных условиях при отводе конденсата из систем сжатого воздуха.
- Для эксплуатации при отрицательной температуре возможно применение дополнительного нагревателя Drain Heater.
- Увеличено отверстие для выпуска конденсата.
- До 1 млн срабатываний.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип | Пневматический конденсатоотводчик нулевых потерь |
| Электропитание | Не требуется |
| Рабочее давление | 0–10 бар / 0–16 бар |
| Предельная пропускная способность, версия 0–10 бар | 160 л/ч при 3 бар; 250 л/ч при 8 бар |
| Предельная пропускная способность, версия 0–16 бар | 85 л/ч при 3 бар; 135 л/ч при 8 бар |
| Рабочая среда | Относительно чистый конденсат |
| Температура рабочей среды | 1–60 °C |
| Температура окружающей среды | 1–60 °C |

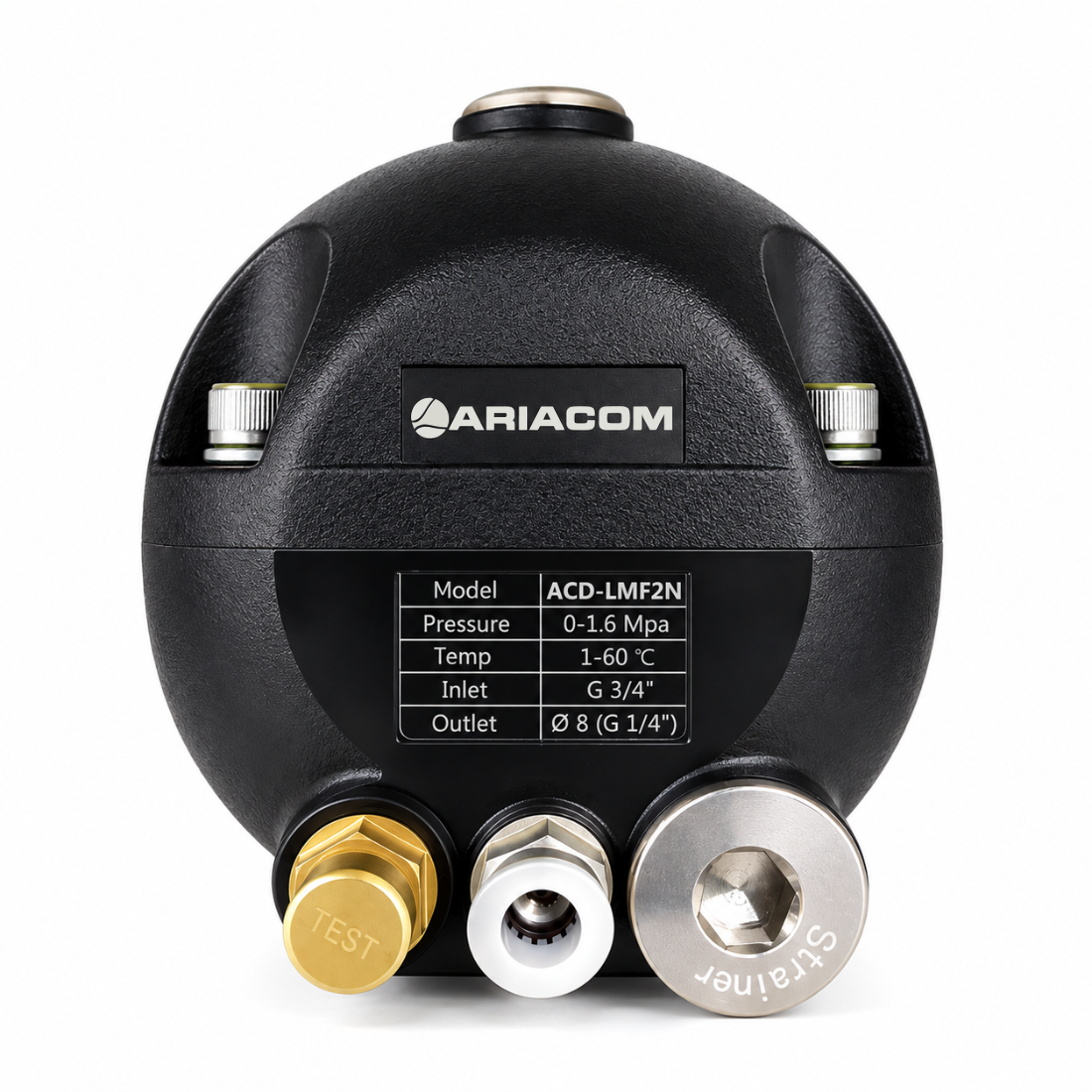

| Вход | G3/4" |
| Опциональный размер входа | G1/2" |
| Выход | Ø8 мм (G1/4") |
| Подключение линии выравнивания давления | G1/2" |
| Тип сливного клапана | Магнитный клапан |
| Фильтр | Есть, внешний сетчатый фильтр |
| Материал корпуса | Алюминий |
| Ручной слив | Есть |
| Степень защиты | IP68 |
| Габариты, Д × Ш × В | 129 × 110 × 122 мм |
| Масса | 1,3 кг |
| Напряжение, V | 24/110/220 |
