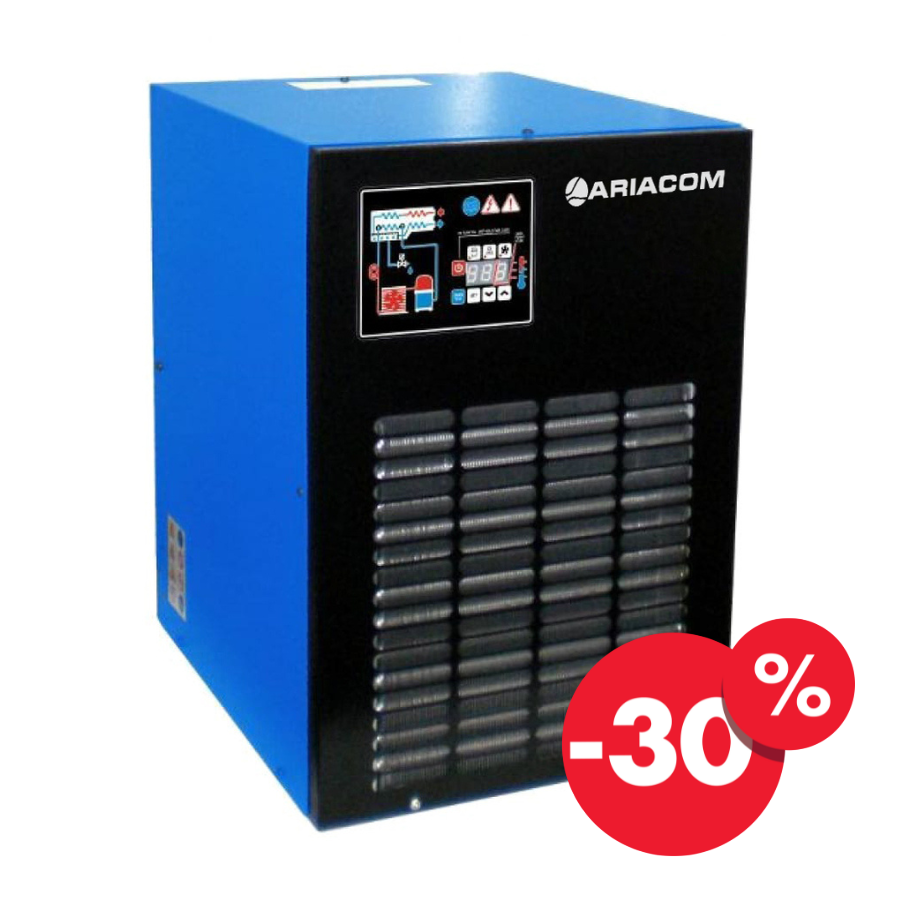

Осушитель рефрижераторный ARIACOM DD 72

Цена: 175 865 руб
Характеристики
Производительность, л/мин1200
Макс. рабочее давление, бар16
Мощность, кВт0,17
Присоед. размер, дюймы1/2" F
Габариты, см32,5x43x44,5
Вес, кг26
Описание

Рефрижераторные осушители ARIACOM серии DD это недорогое компактное оборудование для сжатого воздуха позволяющее достичь точки росы на уровне +7°С. Они рекомендуются для использования в системах очистки и осушки воздуха класса x.4.x или x.5.x, соответствующих стандарту ISO 8573.1 в отношении содержания влаги. Одной из важных возможностей осушителя является его универсальность в монтаже: он может быть установлен как на горизонтальные поверхности, так и на стены.

Принцип работы

  • Горячий влажный сжатый воздух поступает в теплообменник воздух-воздух, где предварительно охлаждается сухим воздухом, выходящим из осушителя;
  • Компрессор хладагента сжимает газообразный хладагент и проталкивает его через конденсатор, в котором он конденсируется в жидкую фазу под высоким давлением;
  • Жидкий хладагент проходит через капиллярное / калиброванное отверстие и измеряется в испарителе в виде жидкости низкого давления;
  • Микропроцессор адаптирует рабочий цикл к реальным условиям работы, контролируя через «импульсы» открытие и закрытие электромагнитного клапана. При частичной или малой нагрузке, только небольшая часть хладагента проходит через калиброванное отверстие электромагнитного клапана к компрессору хладагента, который, следовательно, потребляет при этом меньше электроэнергии;
  • Предварительно охлажденный воздух поступает в испаритель, где охлаждается до требуемой точки росы поступающим жидким хладагентом, который меняет свою фазу и становится газом низкого давления, пригодным для продолжения процесса, поскольку он возвращается на сторону всасывания хладагента в компрессор;
  • Благодаря такому охлаждающему эффекту водяной пар конденсируется из воздуха, эффективно отделяется туманоуловителем и удаляется, при помощи клапана слива конденсата;
  • Выходящий холодный сухой сжатый воздух затем возвращается в теплообменник воздух-воздух, где он повторно нагревается поступающим на входе в осушитель теплым воздухом после воздушного компрессора, что полностью предотвращает повторное отделения конденсата из уже осушенного сжатого воздуха.

Стандартные условия эксплуатации

  • Температура окружающей среды: 25 °C (max 45°)
  • Рабочее давление: 7 бар
  • Температура воздуха на входе: 35 °C (макс. 55 °C)
  • Точка росы: КЛАСС 5

Поправочный коэффициент

Чтобы подсчитать точную пропускную способность осушителя, нужно производительность при рабочем давлении 7 бар×A×B×C:

Температура °C 25 30 35 40 45 50 Раб.
Темп
°C 30 35 40 45 50 55 60
В помещении A 1 0,96 0,91 0,87 0,81 0,74   B 1,18 1 0,8 0,63 0,51 0,46 0,45
Рабочее
давление
бар 3 4 5 6 7 8 9 10 11 12 13 14 15 16
C 0,62 0,74 0,84 0,93 1 1,05 1,1 1,13 1,16 1,19 1,2 1,21 1,22 1,23

Варианты комплектаций и опции

  • Нестандартные напряжения:
    DD 280–DD 1000 доступны с напряжением 230 В/1 фаза/60 Гц.
    DD 1300 доступен с напряжением 460 В/3 фазы/60 Гц.
  • Все модели доступны с соединениями NPT
  • Система слива конденсата без потери производительности
  • Все модели доступны с OPT INDUSTRY 4.0


Продукция соответствует европейским директивам по безопасности, что обозначено символом CE.

В осушителях серии DD используется новый хладагент R513A с низким потенциалом глобального потепления.

Имеется сертификат ISO9001 производства, что является знаком приверженности компании идее удовлетворять потребности клиента.

Декларация EAC.

Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания, Вы можете у наших менеджеров.
