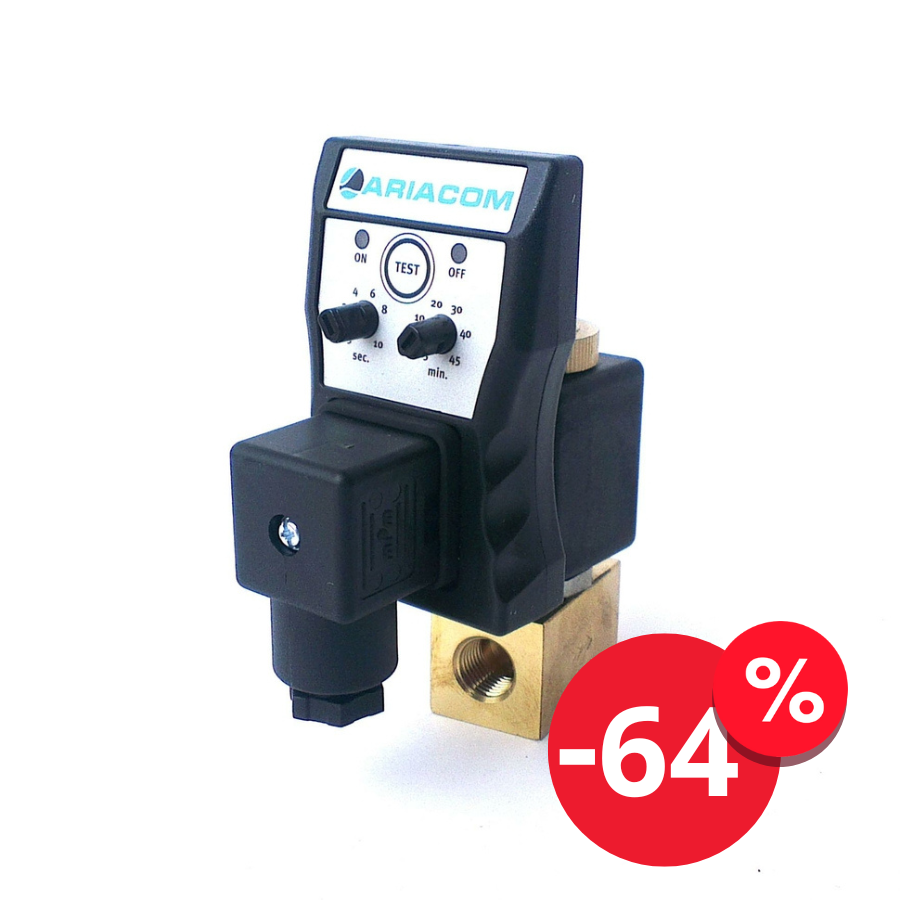

Конденсатоотводчик ARIACOM ACD-ТЕС-HP80 220V
Руководство по установке и обслуживанию конденсатоотводчика ACD-TEC-HP40.pdf
Конденсатоотводчик с таймерным управлением ACD-TEC-HP80 220V удаляет конденсат из систем сжатого воздуха с использованием соленоидного клапана в сочетании с электронным таймером. Работа полностью автоматическая! Интегрированный шаровой кран и фильтр защищает клапан путем фильтрации больших частиц грязи и ржавчины. ACD-TEC-HP80 220V предлагает простоту установки и невероятно высокий уровень надежности и может быть установлен на все компоненты системы сжатого воздуха до 80 бар (компрессоры, осушители, охладители, влагоотделители, фильтры). Интегрированный шаровой клапан можно закрыть, чтобы обеспечить безопасное и простое обслуживание.
ПРЕИМУЩЕСТВА
- Клапан слива конденсата рассчитан на 3 млн циклов!
- Подходит на все компоненты системы сжатого воздуха до 80 бар;
- Напряжение 12-380 В 50/60 Гц.
- Благодаря выгодным ценам, легко держать на складе и быстро доставить заказчику.
- Интегрированный шаровой кран и фильтр (опционально);
- Визуальное отображение рабочего статуса.
- Класс защиты: IP65 (NEMA 4).
- Новый дизайн кнопки для легкого управления.
- Невероятно простая и быстрая установка и обслуживание.
- Клапан прямого управления для обеспечения последовательного слива, подходящий для любого типа систем сжатого воздуха (Нет необходимости в сложных расчетах).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Интервал «Клапан закрыт» | 0.5 - 45 мин |
| Интервал «Клапан открыт» | 0.5 - 10 сек |
| Напряжения | 12-380 В 50/60 Гц |
| Потребление электричества | 4mA максимум |
| Мин./Макс.температура | От -40°C до +55°C |
| Класс защиты | IP65/NEMA 4 |
| Материал корпуса | ABS пластик, FR класс |
| Электр. Связи | DIN 43650A ISO 4400 |
| Индикаторы LED | жёлтый индикатор «ON» и 1LED, жёлтый индикатор «OFF» |
| Клапан тип | 2/2 ходовой прямого действия |
| Присоединения (Вход/Выход) | 1/4" (внешняя/внутренняя резьба) BSP ИЛИ NPT |
| Макс. рабочее давление | 0 - 80 бар |
| Температура | (мин./макс.) 2°C/55°C |
| Средняя температура | макс. 90°C |
| Материал | медь, отверстие 4 мм |
| Класс защиты | IP65 |
| Толерантность напряжения | +/- 10% |
ПОЧЕМУ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ СИСТЕМЫ ОЧИСТКИ КОНДЕНСАТА ARIACOM ECO Plus:
Несоблюдение экологических и санитарно-эпидемиологических требований при обращении с отходами производства влечет наложение штрафов до 250 000 рублей или приостановление деятельности организации до 90 суток.
"Несоблюдение экологических и санитарно-эпидемиологических требований при сборе, накоплении, использовании, обезвреживании, транспортировании, размещении и ином обращении с отходами производства и потребления, веществами, разрушающими озоновый слой, или иными опасными веществами - (в ред. Федеральных законов от 28.12.2009 N 380-ФЗ, от 23.07.2013 N 226-ФЗ)
(см. текст в предыдущей редакции) влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей; на должностных лиц - от десяти тысяч до тридцати тысяч рублей; на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от тридцати тысяч до пятидесяти тысяч рублей или административное приостановление деятельности на срок до девяноста суток; на юридических лиц - от ста тысяч до двухсот пятидесяти тысяч рублей или административное приостановление деятельности на срок до девяноста суток."
