Винтовые компрессоры ARIACOM AG с частотным регулированием без воздуходготовки

Винтовые воздушные компрессоры ARIACOM серии AG V M с частотной системой регулирования производительности без воздуходготовки

Все компрессоры ARIACOM выполнены в соответствии со стандартами и требованиями, содержащимися в директивах по машиностроению, напорному оборудованию, электрооборудованию и электромагнитной совместимости. Внедренная система управления качеством ISO 9001 в части проектирования, производства и обслуживания винтовых компрессоров позволяет выводить на рынок продукты высочайшего качества и соответствовать высоким стандартам по энергоэффективности.

Серию компрессоров ARIACOM AG V M с частотным регулированием отличают:

• Высокая энергоэффективность (по сравнению с традиционной системой регулирования нагрузка/разгрузка/временная остановка, компрессор AG V M c частотным приводом, позволяет снизить энергопотребление на 35%, а также уменьшить эксплуатационные расходы на 22%);
•  Мейнфрейм Atlas Copco, передовые технологии;
• Снижение износа компрессорных узлов за счет плавной регулировки;
• Основной электродвигатель на постоянных магнитах с высоким КПД двигателя до 96%;
• Более равномерное распределение давления в протяженных и сложных сетях;
• Диапазон рабочего давления от 7 до 10 бар (верхнее значение зависит от модельного ряда);
• Синтетическое масло в базовом объеме поставки;
• Срок службы подшипников увеличен более чем в 2 раза;
• Высокая надежность при температуре окружающей среды до 46°C;
• Большая глубина регулирования производительности от 20% до 100% от максимального потока на выходе;
• Большой межсервисный интервал – доступность компрессора для технологического процесса;
• Микропроцессорная система управления Airlogic или MAM, позволяющая экономить электроэнергию и выполняющая дополнительные защитные функции;
• Оригинальный винтовой блок Atlas Copco;
• Традиционно высокое качество и надежность, характерные для всей продукции ARIACOM.

Преимущества

 ОБСЛУЖИВАНИЕ РАЗ В 3000 ЧАСОВ

 30 000 часов до капитального ремонта

Стандартный комплект поставки

Компрессоры серии AG V M – это ротационно-винтовые малошумные компрессоры с воздушным или водяным охлаждением. Компрессоры смонтированы на собственной силовой раме, оснащены всеми соединительными трубопроводами и патрубками, а также автоматической системой слива конденсата. Все компрессоры в полной мере соответствуют системе «Подключай и работай» и не требуют дополнительных затрат для их запуска. В состав компрессора входит компрессорный элемент с прямым приводом от электродвигателя (версия AG V M), полностью закрытый электродвигатель с классом защиты IP55, система смазки, охлаждения, регулирования и контроля. Компрессоры помещены в звукоизолирующий корпус, в котором также смонтирован шкаф электроавтоматики с микропроцессорным модулем MAM/Airlogic2T, там же находится преобразователь частоты.

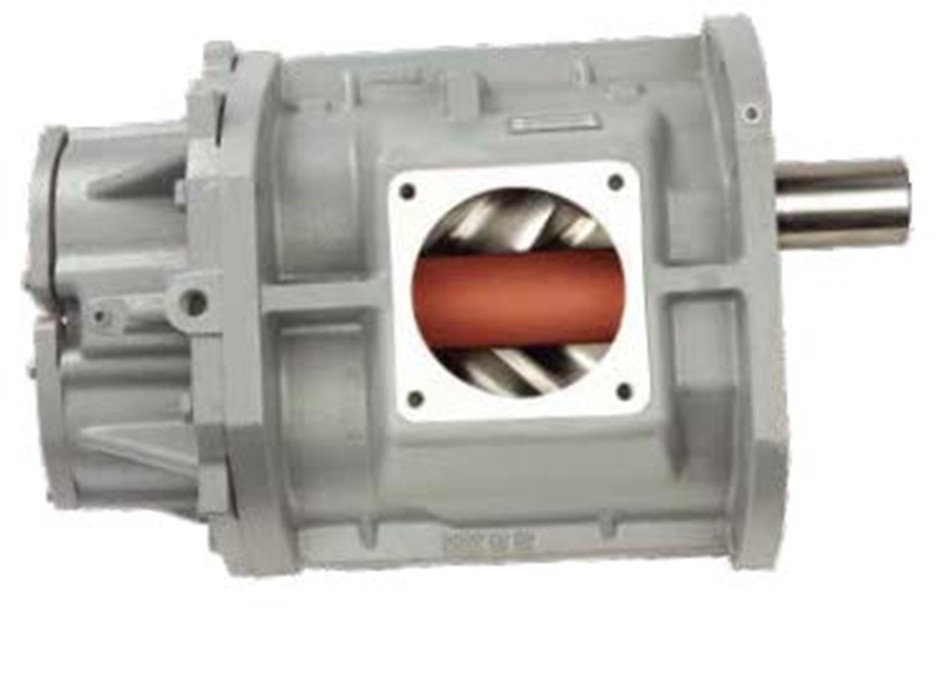

Высокоэффективный винтовой блок Atlas Copco в компрессорах ARIACOM

Оригинальный винтовой блок Atlas Copco, усовершенствованный профиль винта SAP, усиленные подшипники SKF, лучшая скорость винтовой линии и эффективность сжатия, экономия более 5% энергии по сравнению с аналогичными продуктами на рынке.

Ступень сжатия Atlas Copco с ассиметричным профилем и соотношением зубьев 4:6. Компактные роторы одинакового диаметра позволяют повысить жесткость и уменьшить профильные и торцевые перетечки, а также максимально снизить пульсации воздуха. При изготовлении винтового элемента применяются современные материалы и передовые технологии производства. Запроектирован для работы в непрерывном круглосуточном режиме. Каждый отдельный винтовой компрессор перед
отправкой проходит тщательный контроль качества и тестирование выходных параметров.

Высокий ресурс и производительность — результат применения оптимально подобранных подшипников и новой формы профиля ротора. Все это повышает герметичность камеры при сжатии и повышают эффективности. В результате мы имеем 30 000 моточасов до капитальной инспекции.

Система смазки

Благодаря применению системы двойного маслоотделения содержание масла в сжатом воздухе составляет 3 мг/м2 (без установки дополнительных фильтров).

Система смазки работает за счет разности давлений. Система включает следующие компоненты:

— Емкость для разделения воздуха и масла с воздушно-масляным сепаратором, масляным отстойником, индикатором уровня масла, предохранительным клапаном, клапаном минимального давления, дренажной системой и маслозаливной горловиной;
— Алюминиевый теплообменник типа "масло/воздух" для моделей с воздушным охлаждением или специальный теплообменник типа "вода/масло" для моделей с водяным охлаждением.

Синтетическое масло – уменьшение частоты техосмотров

Компрессорное масло ARIACOM SOL (ScrewOilLubrication) помогает поддерживать эффективную работу всего компрессора для постоянной и бесперебойной подачи сжатого воздуха в воздушную магистраль.

В состав входят присадки, увеличивающие скорость удаления воздуха из масла в пять раз. Это улучшает смазку всей системы и предотвращает возможные повреждения, вызванные явлением кавитации от образования пузырьков и других «пустот» в компрессорном масле.

Также в два раза увеличивается скорость отделения воды от масла, что обеспечивает эффективную защиту и смазку всех внутренних элементов компрессора. Кроме этого, увеличивается интервал межсервисного обслуживания, за счет чего снижается время «вынужденного» простоя оборудования, делая компрессор ARIACOM более доступным для Вашего технологического процесса.

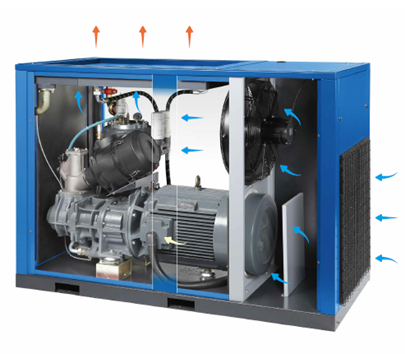

Центробежный вентилятор охлаждения

Высокопроизводительный центробежный вентилятор, с высоким статическим давлением, гарантирует самое эффективное охлаждение и обеспечивает равномерный поток охлаждающего воздуха, проходящего через теплообменник, даже в случае его (теплообменника) значительного загрязнения, что позволяет эксплуатировать компрессоры ARIACOM в условиях повышенной запыленности.

Привод вентилятора оснащается низкооборотистым электродвигателем, что в значительной степени влияет на уровень шума компрессора и его энергопотребление. Привод вентилятора оснащен необслуживаемым подшипником с ресурсом эксплуатации до его замены 40 000 моточасов.

Эффективная изоляция зон с высокой и низкой температурой снижает шум вентилятора и предотвращает выход инвертора из строя из-за высокой температуры.

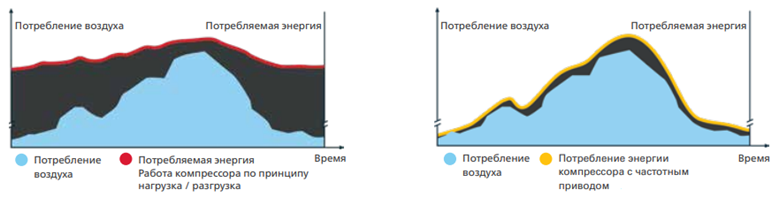

Система регулирования производительности

Система управления при помощи преобразователя частоты удерживает обороты электродвигателя компрессора на таком уровне, который соответствует реальной потребности в сжатом воздухе технологическим процессом. Когда давление в сети падает, преобразователь увеличивает скорость вращения двигателя, что приводит к увеличению производительности компрессора, и наоборот, когда давление растет – скорость вращения, уменьшается. Данная технология позволяет поддерживать давление в системе сжатого воздуха с высокой точностью, достигая экономии до 35% по сравнению с компрессорами нагрузка/разгрузка/временный останов. Точность регулирования давления может достигать 0,1 бар. Выходной крутящий момент стабилен, крутящий момент на низких частотах большой. Возможность достижения стабильной работы нагрузки на сверхнизкой скорости 0,01 Гц.



Технология «ULTRA SPEED» для компрессоров с частотным регулированием производительности

Технология Ultra Speed обеспечивает более высокую производительность компрессора при установке более низкого рабочего давления. Эта функция означает еще большую экономию электроэнергии при снижении давления ниже номинального. Функция «Ultra Speed» гарантирует максимально возможную производительность компрессора при заданном рабочем давлении, в то время как скорость вращения регулируется таким образом, чтобы текущее энергопотребление было близко к номинальной мощности электродвигателя двигателя. Функция Ultra Speed особенно полезна в периоды повышенного спроса в сжатом воздухе.

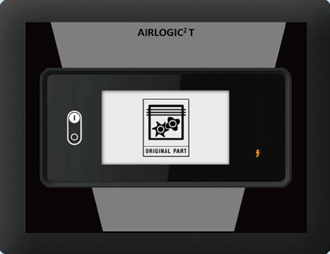

Модуль управления Airlogic

Контроллер предлагает большое разнообразие функций управления и мониторинга. Благодаря встроенным функциям часов, пуска/останова по таймеру и двойного диапазона давлений возможно значительно повысить эффективность и надежность компрессора.

Расширенный пользовательский интерфейс на русском языке с сенсорным полноцветным экраном 4,3”. Поддержка совместимости с системами управления компрессорами Atlas Copco: ES4, ES6, Equalizer 4.0, Optimizer 4.0

— Поддержка протокола MOD BUS RTU;
— 4,3-дюймовый полноцветный сенсорный экран, может отображать информацию на английском языке;
— Профессиональная логика управления для винтовых компрессоров;
— Контроль температуры;
— Контроль давления;
— Функция хронометража;
— Автоматическая сигнализация неисправности или отключение;
— Значки, напоминающие о состоянии работы, выключения и технического обслуживания;
— Опционально, реализуйте 6-блочное совместное управление.

Инновационная конструкция системы

Инновационный процесс охлаждения, превосходящий традиционные методы охлаждения и смазки двигателя. Охлаждение смазочного масла может лучше защитить двигатель от повреждений, вызванных высокой температурой. Срок службы изоляции увеличен более чем на 50%. Больше нет риска плохой смазки подшипников двигателя. Срок службы подшипников увеличен более чем в 2 раза!

Новая конструкция масляного бака

Оптимизирована внутренняя структура масляного бака, что способствует снижению падения давления сжатого воздуха внутри него. В результате уменьшается расход электроэнергии.

Новая конструкция трубопровода

Нами разработана оптимальная трассировка трубопровода минимальной протяженности с уменьшенным числом изгибов, что обеспечило снижение потерь давления.

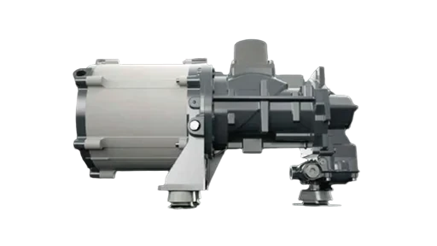

Электродвигатель

Двигатель на постоянных магнитах с высоким КПД двигателя до 96% имеет масляное охлаждение, что оптимально для частотного регулирования, и высочайший класс энергоэффективности, IE4, обеспечивая более низкое потребление электроэнергии, по сравнению с асинхронными двигателями воздушного охлаждения.

Благодаря конструкции магнита из самария-кобальта SmCo температура размагничивания достигает 350℃, и нет риска размагничивания.

Главный двигатель и электродвигатель выполнены соосно, с «нулевыми» потерями эффективности трансмиссии. Двигатель не требует технического обслуживания, у него нет вентилятора, и смазка не требуется. Класс защиты IP55, что означает полную его защиту от воздействия воды и пыли. Класс изоляции H. Сервис‐фактор 1,25.
