Винтовые компрессоры ARIACOM AG с фиксированной производительностью
Винтовые воздушные компрессоры ARIACOM серии AG с фиксированной производительностью
Все компрессоры ARIACOM выполнены в соответствии со стандартами и требованиями, содержащимися в директивах по машиностроению, напорному оборудованию, электрооборудованию и электромагнитной совместимости. Внедренная система управления качеством ISO 9001 в части проектирования, производства и обслуживания винтовых компрессоров позволяет выводить на рынок продукты высочайшего качества и соответствовать высоким стандартам по энергоэффективности.
Серию компрессоров ARIACOM AG отличают:
- Высокая энергоэффективность;
- Диапазон рабочего давления от 7 до 13 бар;
- Синтетическое масло в базовом объеме поставки;
- Высокая надежность эксплуатации;
- Синтетическое масло в базовом объеме поставки;
- Стабильность, низкий уровень шума и компактность;
- Микропроцессорная система управления MAM860, Airlogic2T, позволяющая экономить электроэнергию и выполняющая дополнительные защитные функции;
- Оригинальный винтовой блок Atlas Copco;
- Традиционно высокое качество и надежность, характерные для всей продукции ARIACOM.
Преимущества
ОБСЛУЖИВАНИЕ РАЗ В 3000 ЧАСОВ
30 000 часов до капитального ремонта
Стандартный комплект поставки
Компрессоры серии AG – это ротационно-винтовые малошумные компрессоры с воздушным охлаждением и имеющие напольное исполнение. Компрессоры оснащены всеми соединительными трубопроводами и патрубками, а также автоматической системой слива конденсата. Все компрессоры в полной мере соответствуют системе «Подключай и работай» и не требуют дополнительных затрат для их запуска. В состав компрессора входит компрессорный элемент с прямым приводом от электродвигателя, электродвигатель с классом защиты IP55 класс эффективности H, система смазки, охлаждения, регулирования и контроля. Компрессоры помещены в звукоизолирующий корпус, в котором также смонтирован шкаф электроавтоматики с микропроцессорным модулем MAM860/Airlogic2T.

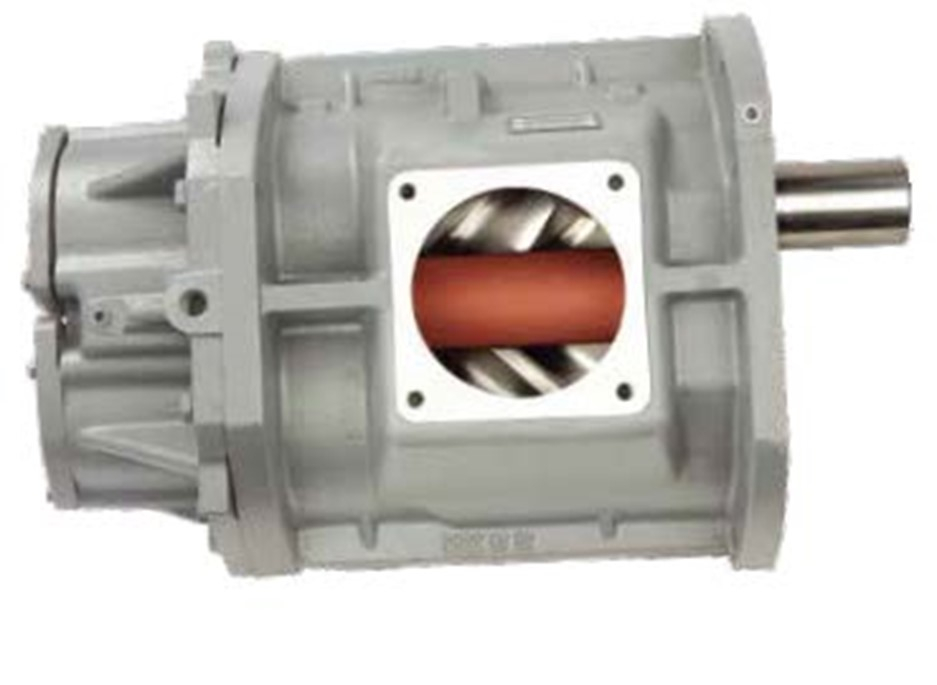

Высокоэффективный винтовой блок Atlas Copco в компрессорах ARIACOM
Оригинальный винтовой блок Atlas Copco, усовершенствованный профиль винта SAP, усиленные подшипники SKF, лучшая скорость винтовой линии и эффективность сжатия, экономия более 5% энергии по сравнению с аналогичными продуктами на рынке.
Ступень сжатия Atlas Copco с ассиметричным профилем и соотношением зубьев 4:6. Компактные роторы одинакового диаметра позволяют повысить жесткость и уменьшить профильные и торцевые перетечки, а также максимально снизить пульсации воздуха. При изготовлении винтового элемента применяются современные материалы и передовые технологии производства. Запроектирован для работы в непрерывном круглосуточном режиме. Каждый отдельный винтовой компрессор перед
отправкой проходит тщательный контроль качества и тестирование выходных параметров.
Высокий ресурс и производительность — результат применения оптимально подобранных подшипников и новой формы профиля ротора. Все это повышает герметичность камеры при сжатии и повышают эффективности. В результате мы имеем 30 000 моточасов до капитальной инспекции.

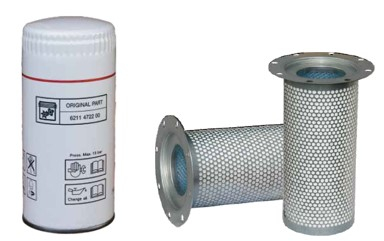

Система смазки
Благодаря применению системы двойного маслоотделения содержание масла в сжатом воздухе составляет 3 мг/м2 (без установки дополнительных фильтров).
Система смазки работает за счет разности давлений. Система включает следующие компоненты:
— Емкость для разделения воздуха и масла с воздушно-масляным сепаратором, масляным отстойником, индикатором уровня масла, предохранительным клапаном, клапаном минимального давления, дренажной системой и маслозаливной горловиной;
— Алюминиевый теплообменник типа "масло/воздух" для моделей с воздушным охлаждением или специальный теплообменник типа "вода/масло" для моделей с водяным охлаждением.
Синтетическое масло – уменьшение частоты техосмотров
Компрессорное масло ARIACOM SOL (ScrewOilLubrication) помогает поддерживать эффективную работу всего компрессора для постоянной и бесперебойной подачи сжатого воздуха в воздушную магистраль.
В состав входят присадки, увеличивающие скорость удаления воздуха из масла в пять раз. Это улучшает смазку всей системы и предотвращает возможные повреждения, вызванные явлением кавитации от образования пузырьков и других «пустот» в компрессорном масле.
Также в два раза увеличивается скорость отделения воды от масла, что обеспечивает эффективную защиту и смазку всех внутренних элементов компрессора. Кроме этого, увеличивается интервал межсервисного обслуживания, за счет чего снижается время «вынужденного» простоя оборудования, делая компрессор ARIACOM более доступным для Вашего технологического процесса.

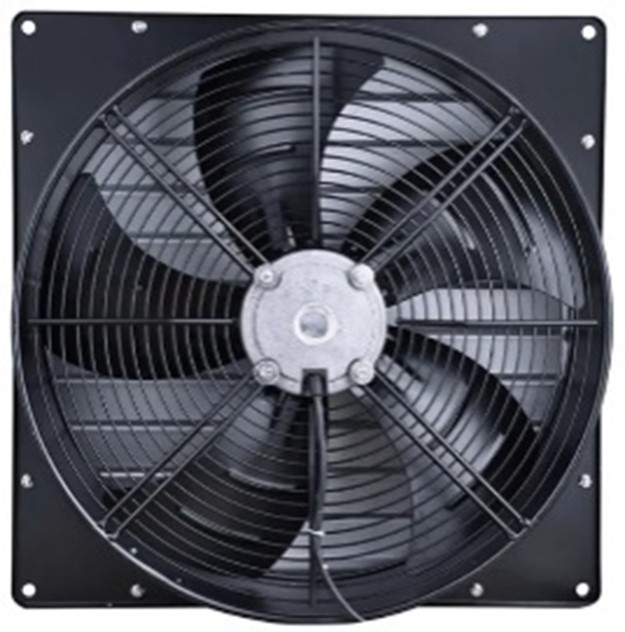

Вентилятор охлаждения
Высокопроизводительный осевой вентилятор, с высоким статическим давлением, гарантирует самое эффективное охлаждение и обеспечивает равномерный поток охлаждающего воздуха, проходящего через теплообменник, даже в случае его (теплообменника) значительного загрязнения, что позволяет эксплуатировать компрессоры ARIACOM в условиях повышенной запыленности.
Привод вентилятора оснащается низкооборотистым электродвигателем, что в значительной степени влияет на уровень шума компрессора и его энергопотребление. Привод вентилятора оснащен необслуживаемым подшипником с ресурсом эксплуатации до его замены 40 000 моточасов.

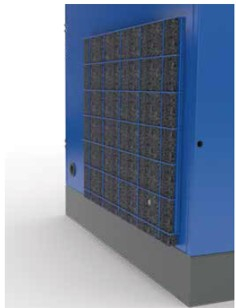

Вся серия оснащена предварительным фильтром для эффективного предотвращения попадания посторонних веществ в машину. Длительный срок службы и снижение затрат на эксплуатацию оборудования. Площадь фильтра увеличена на 30% для снижения шума на впуске.

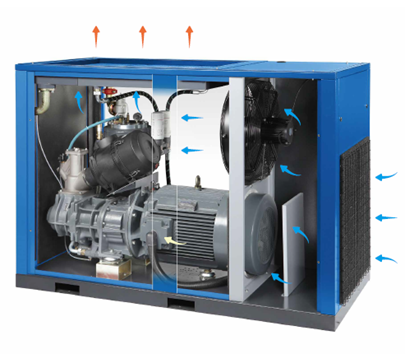

Легкий доступ к компонентам и продуманная конструкция
Легкий доступ ко всем ключевым компонентам компрессора обеспечивает безопасность его работы, комфортную эксплуатацию и сокращает время ежедневного мониторинга оборудования.

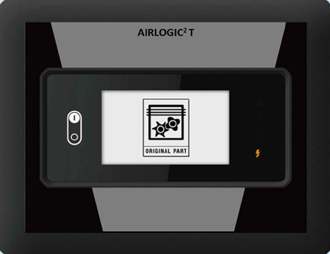

Модуль управления Airlogic
Контроллер предлагает большое разнообразие функций управления и мониторинга. Благодаря встроенным функциям часов, пуска/останова по таймеру и двойного диапазона давлений возможно значительно повысить эффективность и надежность компрессора.
Расширенный пользовательский интерфейс на русском языке с сенсорным полноцветным экраном 4,3”. Поддержка совместимости с системами управления компрессорами Atlas Copco: ES4, ES6, Equalizer 4.0, Optimizer 4.0
— Поддержка протокола MOD BUS RTU;
— 4,3-дюймовый полноцветный сенсорный экран, может отображать информацию на английском языке;
— Профессиональная логика управления для винтовых компрессоров;
— Контроль температуры;
— Контроль давления;
— Функция хронометража;
— Автоматическая сигнализация неисправности или отключение;
— Значки, напоминающие о состоянии работы, выключения и технического обслуживания;
— Опционально, реализуйте 6-блочное совместное управление.

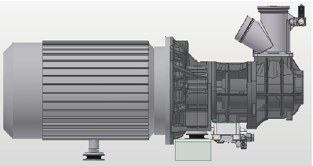

Электродвигатель и впускной клапан
В винтовых компрессорах ARIACOM в качестве главного двигателя используется оригинальный главный двигатель Atlas Copco. Он обеспечивает высокую стабильность, долгий срок службы, низкий уровень шума. Все высокоэффективные детали имеют степень защиты IP55 и изоляцию класса H.
— Двигатель сверхвысокой эффективности IE3;
— Энергоэффективный вакуумный впускной клапан Atlas Copco;
— Поддерживайте более низкое давление разгрузки (0,9 бар);
— Предотвращает высокое потребление энергии во время работы без нагрузки.
Все двигатели имеют полностью закрытый короткозамкнутый ротор TEFC, корпуса изготовлены из алюминия или чугуна. Ротор отлит из 100% чистого алюминия, вал изготовлен из высококачественной стали C45. Все двигатели оснащены подшипниками SKF или аналогичными подшипниками премиального качества. Двигатели мощностью от 55 кВт и выше имеют закрытые подшипники, смазанные на весь срок службы двигателя и не имеют сервисного плана.
Обмотка статора выполнена из медной проволоки с двойным покрытием и межфазной изоляцией. Система изоляции соответствует промышленному классу F. Все двигатели изготовлены в соответствии с IEC 60034, IEC60072, EN50347 и протестирован в соответствии с IEC60034-2-1. Все роторы динамически сбалансированы до класса А в соответствии со стандартом IEC60034-14.
